Система для сбора и отвода воды — обязательная часть конструкции каждого здания. По правилам ее крепят в процессе укладки кровельного пирога. Но в некоторых случаях ее приходится монтировать позже, когда кровля уже уложена. Это достаточно сложно, но вполне возможно сделать. Разберемся во всех тонкостях установки водостоков своими руками.

Варианты монтажа

Стандартная технология закрепления водостоков предполагает монтаж крепежей-кронштейнов на обрешетку. Позже сверху укладывается кровельное покрытие. Таким образом получается герметичный «пирог» со встроенной системой водоотведения. В некоторых случаях это решение неприемлемо. Тогда используют другие варианты, подробно рассмотрим каждый из них.

1. Закрепление на стропила с частичным демонтажом покрытия

В этом случае уложенное финишное покрытие частично демонтируется. Нужно снять крепежи второго ряда и полностью убрать листы первого. После этого к стропилам крепятся кронштейны под водостоки, и кровельный материал укладывается заново. В теории все просто, но на практике есть сложности.

На любом покрытии после демонтажа остаются отверстия от саморезов или гвоздей. Чаще всего их приходится закрывать заплатками, что портит вид крыши. Поэтому эту методику применяют достаточно редко и не со всеми материалами. Чаще всего ее используют для крыш с мягкой кровлей. Битумное полотно аккуратно отклеивают, отворачивают в сторону. Затем ставят на место крепежи-кронштейны, выкладывают полотно на место и приклеивают его битумной мастикой. Под твердую кровлю из металла заводят доски, которые не дадут листам промяться в процессе выкручивания саморезов. Подобные манипуляции проводят и с шифером, только в этом случае под шиферные плиты заводятся заранее выстроганные деревянные заготовки, повторяющие форму волны. Их заводят и закрепляют вместе с крюком-кронштейном.

2. Установка на лобовую доску

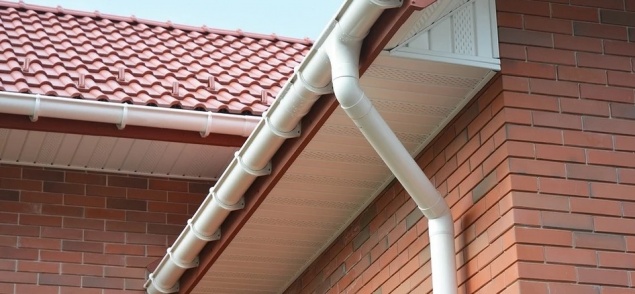

Самый простой метод. Кронштейны закрепляются на ветровой, она же лобовая, доске, которая установлена на торцах стропильных ног. В зависимости от ширины доски подбирается тип крепления-кронштейна. Это может быть крюк с длинным держателем, на котором располагается монтажная площадка. Такие элементы выбирают для широких досок. Для узких подойдет крючок с коротким держателем.

В продаже встречаются регулируемые крепежные детали, которые позволяют выставлять нужный угол наклона. Это опция очень нужна, если ветровая планка расположена под наклоном или надо закрепить водосток на одном из венцов сруба. Еще один удобный вариант — система из направляющих, в которых находятся держатели-крюки. Она проста и удобна в монтаже. Нужно только поставить направляющую, придать ей нужный уклон. Держатели плотно «сидят» в пазах, дополнительно закреплять их не нужно.

3. Монтаж на опоры

Ветровая планка устанавливается не всегда. Для конструкций без нее выбирают другое решение. Крюки-кронштейны ставят на опоры-«костыли», которые закрепляют к стене. Сначала на поверхности стены намечают место расположения опор. Затем готовят крепежные отверстия, ставят «костыли» и закрепляют их к основанию. После этого берут кронштейны и крепят их к опорам. Для небольших хозяйственных или других придомовых построек используют упрощенную методику. «Костыли» не устанавливаются, крюки закрепляются на любое подходящее основание.

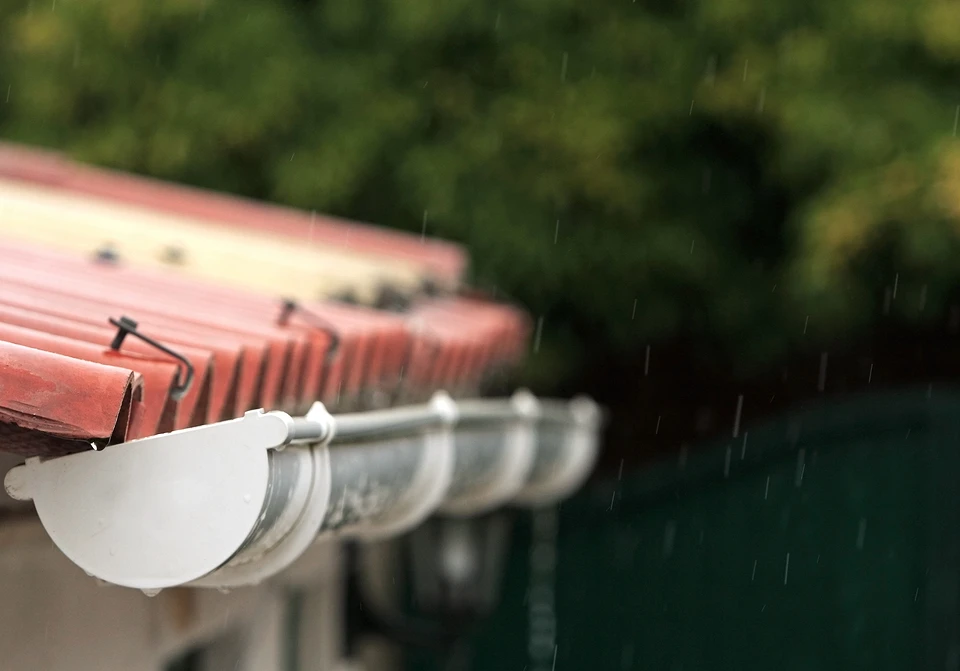

4. Установка на край кровельного покрытия

Методика подходит только для жесткой кровли, например, профлиста или металлочерепицы. Для работы используются специальные держатели-кронштейны. С их помощью элемент надежно фиксируется на краю кровельного листа. Фиксаторы-зажимы могут быть разных типов. Чаще всего выбирают фиксатор типа струбцины, который зажимает край покрытия. Его рекомендуется ставить с резиновыми прокладками, чтобы смягчить зажим и частично снять с него нагрузку. Еще одна вариация фиксатора устанавливается в монтажное отверстие, которое выполняется на расстоянии не меньше 5 см от края.

Если фиксаторы любого типа ставятся на волновое покрытие, то их монтируют либо в самую нижнюю, либо в самую верхнюю точку волны. При выборе водостоков надо помнить, что вся нагрузка от их массы придется на край покрытия. Поэтому рекомендуется выбирать легкие модели.

Основы проектирования системы

Прежде чем установить водосточную систему любым из описанных выше способов, нужно ее спроектировать. Сначала определяют диаметр желобов и труб. Начинают с расчета количества водоотводных труб. По нормативам, на скате длиной 12 м или меньше ставят одну трубу. Если же длина ската — 12-24 м, ставят два отводящих элемента. В любом случае желоб располагается с уклоном в сторону воронки, соединяющейся с водоотводящей трубой. Если воронка-водосборник одна, уклон выполняется в одну сторону, если их две, желоба закрепляются с наклоном от центра карниза. Величина уклона — 3-5 мм на метр длины.

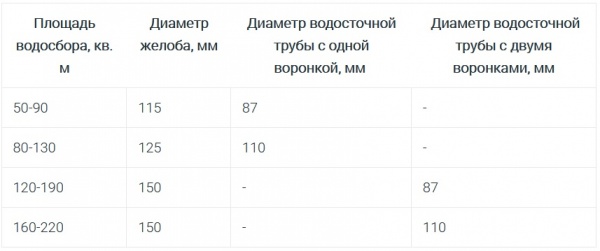

Для определения диаметра элементов рассчитывают площадь водосбора. Она вычисляется как площадь ската. В самых простых случаях ее рассчитывают, умножив длину ската на его ширину. Определив площадь водосбора, выбирают диаметр труб и желобов. Средние значения мы представили в виде таблицы.

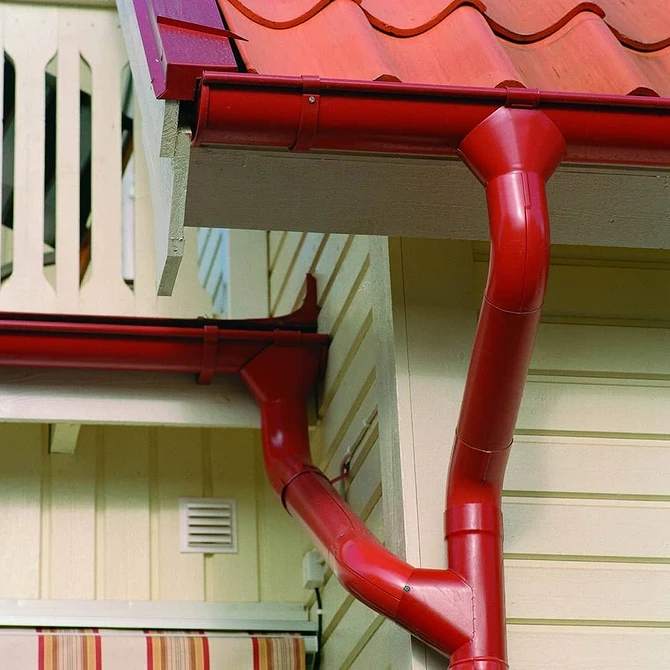

Определив размеры деталей, рассчитывают их количество. При этом не надо забывать об остальных элементах системы. Потребуются воронки. Их может быть одна или две на скат. Это зависит от длины крыши. В верхнюю часть водосбора вставляется желоб или два, нижняя часть соединяется с водосточной трубой. Последняя может быть прямой или с изгибом (во втором случае используются колена).

Кронштейны-держатели для желобов ставятся с шагом 50-80 см. Хомуты для фиксации водостоков устанавливают на расстоянии 120-150 см друг от друга. Кроме этого, понадобятся пластиковые фиксаторы с прокладкой из резины, крепежные элементы, заглушки. Из этих деталей собирается водосточная система. Чтобы проще было ее представить и спроектировать, рекомендуется начертить схему.

Как правильно установить водосточную систему

Самостоятельная установка правильно спроектированной системы не очень сложна. Она собирается из отдельных элементов по принципу детского конструктора. Специальных инструментов для работы не потребуется. Но есть один важный момент, на который надо обратить внимание. Для разрезания элементов нельзя использовать болгарку. При резке деталь сильно нагревается. Пластик расплавляется, а полимерное покрытие на металле выгорает и отслаивается. Это снижает устойчивость материала к неблагоприятным внешним воздействиям. Поэтому для раскроя берут ножовку или ножницы по металлу.

Технология проведения работ будет разной, она зависит от выбранного метода установки. Мы подготовили пошаговую инструкцию по установке своими руками водостока на ветровую доску.

Ход работы

  1. Размечаем лобовую планку. Для этого отмечаем самую высокую точку желоба, проводим через нее горизонталь. Рассчитываем величину уклона, с ее учетом проводим линию к местам, где будут находиться воронки. Намечаем на ней расположение кронштейнов.

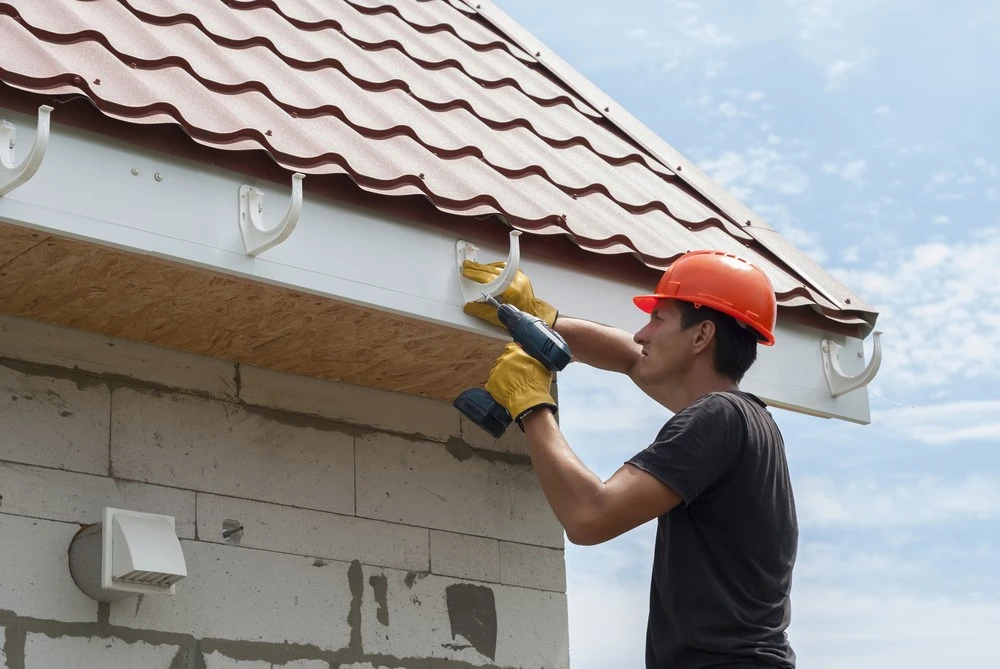

  2. По линиям разметки ставим крайние кронштейны-держатели. Натягиваем между ними шнур, чтобы контролировать точность установки. Ставим на место остальные крепления.
  3. Намечаем на желобе участок закрепления воронки. Для этого обводим ее нижнюю часть карандашом. От края наметки отступаем к центру 0,4-0,5 см, делаем «припуск». Он нужен для герметизации деталей. Аккуратно выпиливаем или вырезаем отверстие. Отгибаем припуск, в него будет вставляться воронка.
  4. Ставим желоба на место. Сначала проверяем точность закрепления крюков-кронштейнов. Устанавливаем на них профили-желоба. При необходимости стыкуем детали при помощи специальных соединителей. Закрываем заглушками свободные торцы.
  5. Монтируем водосборы-воронки. Ставим их в подготовленные отверстия, герметизируем швы. Желательно установить сетки, которые будут удерживать попавший в воду мусор, иначе он попадет в водосток, и со временем образуется засор.
  6. Собираем вертикальный отвод. Для этого размечаем участки крепления трубы к стене, ставим кронштейны-держатели. Собираем водосточные стояки запланированной ранее формы. Металлические детали соединяем зажимами с уплотнителями. Пластиковые можно соединить с помощью резиновых уплотнителей, защелками с зажимами или холодной сваркой.

И еще несколько нюансов. Установка водосточных труб всегда проводится в направлении снизу вверх, иначе стык получится негерметичным. Обязательно оставляют небольшое расстояние между стояком и стеной. В нижней части водостока всегда ставится сливное колено. Оно монтируется под углом так, чтобы отводящаяся с крыши вода не попадала на фундамент.

Для закрепления хомутов-держателей в кирпичной или бетонной стене используются шурупы с дюбелями. Для их монтажа надо просверлить посадочное отверстие, в которое поставить дюбель и уже в него закрутить закрепленный на хомуте шуруп. Для деревянного основания используют заостренный стержень-крепеж. Он забивается в дерево, затем дополнительно закрепляется пластиной с шурупами.

Мы разобрались, как установить водостоки, если крыша уже покрыта. Сделать это немного сложнее, чем при монтаже кровли, но все-таки возможно. Очень важно правильно выбрать способ крепления системы и грамотно ее спроектировать. Тогда она будет служить долго и беспроблемно.
