Особенности фундамента-ленты не позволяют применять для его строительства обычный бетон. В таком случае требуется железобетон, то есть бетонный камень, внутрь которого уложены стальные прутки. От того, насколько грамотно проведен процесс закладки металлического каркаса, или армирование, зависит прочность и срок службы всей конструкции. Разберем все тонкости армирования ленточного фундамента.

Какую арматуру используют для ленточного фундамента

В проекте будущего здания обязательно прописывают размеры сечения, расположение, сорт и количество арматурных элементов. Это результат расчетов с массы постройки, геологических особенностей местности, т.п.

В сечении армирующий каркас фундамента-ленты представляет собой четырехугольник. Объясняется это просто. На основание воздействуют две противоположно направленные силы: сверху масса здания, снизу сила грунтового пучения. В середине ленты таких нагрузок не возникает. Поэтому для компенсации давления мало- и среднезаглубленных фундаментов хватает двух армирующих поясов: сверху и снизу. В сильнозаглубленные основания добавляют третий пояс. Их изготавливают из прочных прутков класса IIIА или IIА.

Нужно выбирать профиль ребристой формы, у него лучше сцепление с бетонным камнем. Диаметр горизонтальных прутьев рассчитывают исходя из площади поперечного сечения каркаса и типа железобетонного элемента. Обычно это прутья диаметром 10-12 мм, но может быть и иначе.

Чтобы удержать продольные прутки на заданном месте, используют конструкционные перемычки. Их изготавливают из более тонких и гладких прутьев. Подойдет класс АI и толщина от 6 до 8 мм. Обычно такой прут загибают в форме четырехугольника-хомута, чтобы облегчить процесс сборки каркаса.
Кроме металлических прутьев в продаже можно найти стеклопластиковые. Они легче и не поддаются коррозии. Однако в частном строительстве их используют редко. Изогнуть такую деталь можно только в заводских условиях.

Особенности сборки арматурного каркаса

Схему армирования ленточного фундамента рассчитывают в ходе построения проекта. По требованиям СНиПов, расстояние между горизонтальными поясами не делают больше 400 мм. Шаг установки конструкционных перемычек должен быть равен или меньше 300 мм. Еще один важный момент — расстояние от края детали до начала прутка. Арматуру полностью утапливают в бетон. Если где-то она выйдет на поверхность, неизбежна коррозия металла. Поэтому минимальное расстояние от края бетонной плиты до стального прута — 5 см.

С учетом выстроенной схемы арматуру собирают в единую конструкцию. Разберем особенности этого процесса.

Способы вязки прутков

Свободное движение (или люфт) арматурной сетки внутри конструкции вызовет напряжение, которое скажется на прочности здания. Чтобы этого не произошло, прутки прочно соединяют между собой. Для этого используют три методики.

Первая — сваривание. Стальные элементы соединяют с помощью точечной сварки. Это быстро и надежно, но возможно не всегда. На участке сварки металл становится хрупким и легче подвергается коррозии. Поэтому сварка применяется только для материала, в маркировке которого есть буква «С». Это означает, что сваривание разрешено, и шов не повлияет на прочность элемента.

Соединять металлические детали можно с помощью пластиковых хомутов. С их помощью элементы подтягивают друг к другу и надежно закрепляют. Это несложно и быстро. Но пластиковые хомуты тоже используют достаточно редко. Связано это с тем, что они не выдерживают низких температур, а также с достаточно высокой ценой хомутов. Кроме того, перемещать связанный таким способом каркас категорически нельзя. Вяжут только в опалубке.

Вязка арматуры под ленточный фундамент проволокой — основной метод соединения. Это самый дешевый и эффективный, а иногда и быстрый способ. Выполняют такую вязку с помощью разных приспособлений. Чаще проволоку закрепляют специальным вязальным крючком. Это недорогое приспособление, которое можно изготовить самостоятельно. Научиться вязать им арматуру несложно. Неопытный арматурщик буквально через несколько часов уже быстро вяжет прутки. Минус методики — недостаточная жесткость готового каркаса. Поэтому лучше всего вязать его прямо в опалубке.

Мастера также вяжут проволочные соединения клещами или шуруповертом со вставленным крючком. Есть еще одно приспособление — вязальный пистолет. Он надежно связывает детали буквально за секунду, что важно, ведь объемы работ очень большие. При этом пистолет громоздкий, поэтому работать им можно не на всех участках. А самое главное, для него требуется специальная проволока, и стоит он дорого. Но если есть возможность взять пистолет напрокат, лучше всего так и поступить. Это значительно ускорит работу.

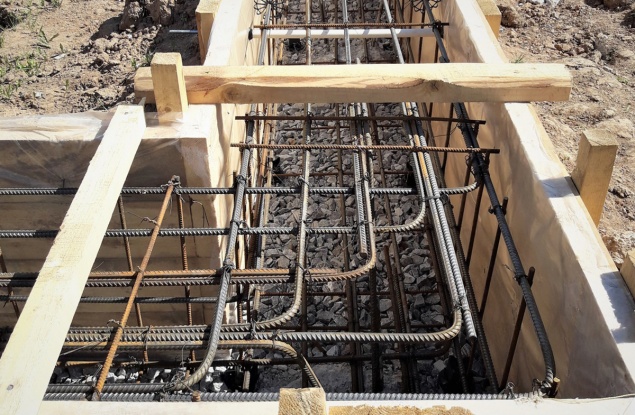

Армирование углов

Самыми слабыми и уязвимыми участками фундамента-ленты считаются места примыкания стен и углы. Здесь соединяются нагрузки, идущие от разных стен. Чтобы их грамотно перераспределить, используют специальные приемы. Простое соединение стальных стержней не решит задачу, поскольку не перераспределит нагрузку. В результате через некоторое время под воздействием перегрузок железобетон начнет трескаться и крошиться.

Поэтому возможно два варианта соединения. Первый предполагает обустройство нахлеста из прутка. Идущий вдоль одной из стен стержень загибают на другую. Длина такого загиба должна быть не меньше 65-70 см. Если длины прутка недостаточно, применяют Г-образные загнутые хомуты-накладки. Длина каждой стороны — не меньше 65-70 см. В обоих случаях центр загиба должен приходиться на угол.

Примыкания оформляют аналогично. Здесь тоже используют или загнутые прутья, или Г-образные накладки-хомуты. В перераспределении нагрузки на угловых участках участвуют и поперечные конструкционные перемычки, поэтому их шаг установки уменьшают вдвое.

Технология сборки армирующей конструкции

Арматурный каркас для ленточного фундамента собирают после монтажа опалубки. Лучше всего делать это непосредственно в траншее. Так конструкцию не придется двигать, что исключает даже небольшие сдвиги стержней. Но не всегда такое возможно. Если лента глубокая и узкая, вязать прутки внутри траншеи неудобно. Тогда применяют другую методику. Фрагменты каркаса связывают на поверхности. Лучше всего где-то поблизости от траншеи. Затем их переносят к яме, ставят в нее и соединяют между собой. Так работать проще, но может помешать то, что конструкция получается тяжелой, переносить ее неудобно. И сделать это нужно максимально аккуратно. Оба этих варианта имеют свои достоинства и недостатки. Какой из них использовать, решают мастера на месте. Решение принимают с учетом условий, в которых предстоит работать.

Подробно разберем два способа, как правильно вязать арматуру для ленточного фундамента в траншее.

Способ 1

Все операции проводятся в такой последовательности.

1. На дно ямы укладываем подставки, чтобы прутки были приподняты минимум на 50 мм. Если их нет, подойдут осколки кирпича.
2. Поверх подставок выкладываем продольные стержни первого армопояса.
3. На уложенные пруты ставим и закрепляем поперечные элементы.
4. Если использовались поперечины-хомуты, кладем поверх прутья второго армопояса и фиксируем их. Для стоек-поперечин все то же самое. Но продольные стержни укладываем не сверху, а подвязываем к стойкам.

Способ 2

Технология немого отличается от описанной выше. Приведем последовательность действий.

1. Забиваем в дно ямы на 2 метра опорные стойки, изготовленные из прута диаметром 16-20 мм. Ставим их в углах и на участках пересечения горизонтальных стержней.
2. Между ними на рассчитанном в проекте расстоянии забиваем в грунт прутки конструкционных перемычек.
3. К выставленным стойкам-опорам привязываем элементы нижнего армопояса. Затем вяжем арматуру к конструкционным перемычкам.
4. Привязываем к опорным стойкам детали верхнего армопояса. Делаем это так, чтобы расстояние от них до верхнего края фундамента было не меньше 50-70 мм.
5. Фиксируем горизонтальную арматуру к перемычкам.

Процесс армирования фундамента-ленты — не самый простой и отнимает много времени. Но при желании все можно собрать своими руками. Чтобы получить хороший результат, не надо пренебрегать помощью специалистов. Расчеты и проектирование лучше всего доверить им. Дом, построенный на правильно рассчитанном основании, простоит долгие годы.
